Wybór prawidłowego typu obiektywu jest równie ważny jak wybór kamery, ma wpływ na ogólną jakość funkcjonowania systemu monitoringu, zła jakość tego elementu może ją znacznie znacząco obniżyć. Obiektyw jako element ogniskujący światło docierające do przetwornika kamery CCD charakteryzuje się z technicznego punktu widzenia parametrami od których zależy zakres oraz jakość obserwowanej sceny przez kamerę.

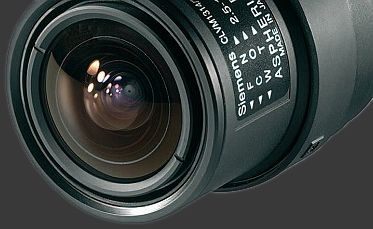

obiektywy

Obiektyw to układ kilku soczewek które charakteryzują się określoną ogniskową bezpośrednio związaną z kątem widzenia który zostanie osiągnięty. Im mniejsza odległość między soczewką a punktem, w którym skupia ona światło, tym krótsza jest jej ogniskowa. Zastosowanie obiektywów szerokokątnych (o krótkiej ogniskowej) zapewni poszerzenie pola widzenia kamery przez co więcej obiektów "zmieści się" w obserwowanej scenie, ale są one jakby zmniejszone niż w rzeczywistości. Odwrotnie niż obiektywy o długiej ogniskowej (tzw. teleobiektywy) pokazują węższy wycinek sceny przez co widziane obiekty są jakby przybliżone. Stopień tego "przybliżenia" odpowiada za kąt widzenia stosowanego obiektywu.



Dobór obiektywu do obserwowanej sceny:
Jeżeli obserwowanym obiektem jest osoba, to w systemie monitoringu wizyjnego o (w/g PN-EN 50132-7) minimalne rozmiary takiej osoby powinny wynosić:

  • na potrzeby identyfikacji obiekt powinien zajmować przynajmniej 120% wysokości ekranu,
  • na potrzeby rozpoznania obiekt powinien zajmować przynajmniej 50% wysokości obrazu,
  • na potrzeby detekcji intruza obiekt powinien zajmować przynajmniej 10% wysokości obrazu,
  • na potrzeby kontroli tłumu obiekt powinien zajmować przynajmniej 5% wysokości ekranu.


Obiektw zoom:

Ważnym parametrem charakteryzującym obiektyw jest jego jasność określająca ilość światła jaką przepuszcza obiektyw. W warunkach słabego oświetlenia oprócz zastosowania kamery o dużej czułości bardzo ważne jest użycie tzw. jasnych obiektywów które zdecydowanie mogą "pomóc" kamerze i znacząco polepszyć jakość przy słabym oświetleniu sceny. Zastosowanie jasnych obiektywów przyczynia się do poszerzenia zakresu apertury (mały minimalny F stop) przez co zwiększa się ilość światła docierającego do kamery obiektywu. Korzystając z jasnych obiektywów osiągamy większą czułość układu optycznego niż przy zastosowaniu tradycyjnych obiektywów.



Obiektyw asferyczny:

Inną zaawansowaną konstrukcją obiektywów są obiektywy dedykowane do kamer dualnych z korekcją IR (w zakresie podczerwieni). Obiektywy dzień/noc pozwalają na uzyskanie ostrego obrazu zarówno w dzień (w świetle widzialnym) jak i w nocy (przy użyciu promienników podczerwieni). Obiektyw w korekcją IR minimalizuje aberrację chromatyczną korygując przesunięcie płaszczyzn ogniskowania dla różnych długości fali (światło podczerwone skupia się dalej za soczewką) tak by punkt skupienia światła był dokładnie w tym samym punkcie niezależnie od długości światła (widzialne lub podczerwień). Pozwala to na wyraźną poprawę ostrości w stosunku do obiektywów bez poszerzonego pasma pracy a w konsekwencji nie tracimy na rozdzielczości wyświetlanego obrazu.



obiektywyUzyskanie zadowalającej ostrości obrazu w szerokim zakresie odległości obiektu od obiektywu w zależy od wielu czynników m.in. odległości obiektywu od sceny, zakresu ogniskowej czy przysłony obiektywu. Na ogół większa głębia ostrości jest przy krótkiej ogniskowej a w obiektywach z automatyczną przysłoną głębia może zmieniać się wraz ze zmianą otwarcia przysłony (w zależności od natężenia oświetlenia) gdzie automatyka obiektywu - kamery steruje otwarciem otworu przysłony. W uzyskaniu dużej głębi ostrości bardzo ważne jest zapewnienie dobrego oświetlenia obserwowanej sceny.
